膜结构边缘常为空间曲线，特别是柔性索边界，其排水、导水往往难以实现普通建筑的有组织排水，不便于做刚性水沟。因此，对排水要求较低、汇水面积小、落水高度小时，可采用自由散水。但对排水要求较高、汇水面积较大、落水高度较大时，可采用一下所示导水节点构造，实现有组织排水。

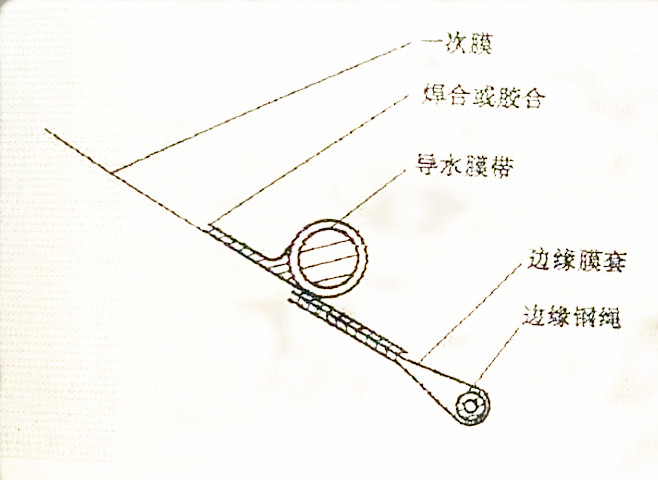

如下图所示采用膜带导水，膜带内套软塑胶、聚酯等填充材料，形成挡水、导水带，膜带与主膜焊合或胶合，焊合位置宜与边缘索膜套错开，避免焊合导致膜热致应力集中，膜套直径常为30-60mm，可在主膜安装完后，后续安装导水膜带。

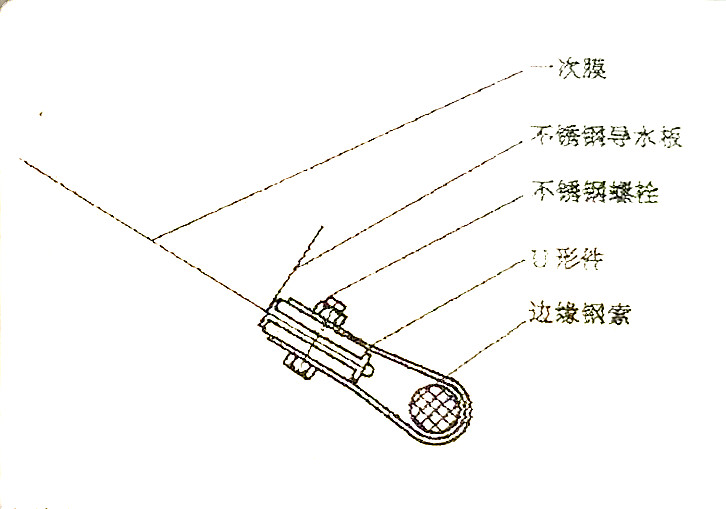

如下图所示采用D型不锈钢板挡水、导水，适合U形件螺栓连接膜边缘，导水板有连接U形件的不锈钢螺栓连接，导水板厚0.25~0.75mm,高为-60mm*（50-150）mm，预先揻弯、成孔制作好，配合膜边缘索同时安装，可满足较大排水量。

在边缘索端头膜角隅处设置汇聚落水斗、落水管，或者集中的排水沟、凹形地面作为汇水斗等，从而实现有组织排水。在刚性膜边界，为减小过大、笨重的刚性排水沟，也可采用类似导水节点，但应有较一般排水沟大的排水坡度，如大于5%。
