膜结构的裁剪分析目的是确定裁剪线和裁剪片，以便在拼接张拉后实现初始状态下的膜曲面，所以，裁剪分析应根据初始状态的膜曲面和预应力进行。

初始状态的膜曲面通过形态分析得到，该曲面是由一定幅宽的膜材，经过裁剪成膜片，并互相连接后张拉而成，膜曲面上膜片间的连接线即为裁剪线。

裁剪膜片是待求平面，而膜曲面上的膜片是空间的，并且在裁剪线确定后是已知的，所以确定平面裁剪膜片的关键是如何将已知的空间膜片展开成平面裁剪膜片。实际生成的曲面和形态分析所得的曲面之间的误差，取决于空间膜片展开成平面的精度。由于膜曲面上的空间裁剪片具有预张力，所以确定平面裁剪片时还必须考虑预应力释放后的几何尺寸改变。

裁剪分析应在初始平衡曲面的基础上，在空间曲面上确定膜片间的裁剪线，然后获得与空间膜片最接近的平面展开膜面。

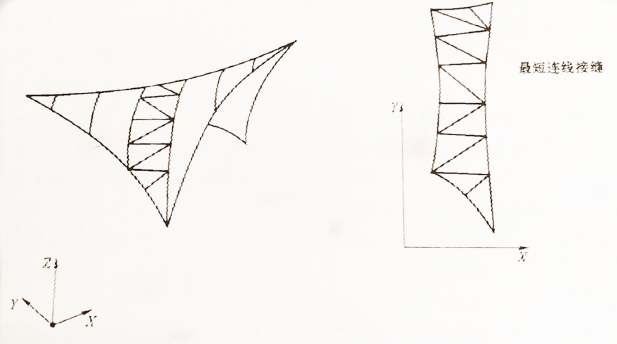

（三维空间中的膜片展开到平面）
